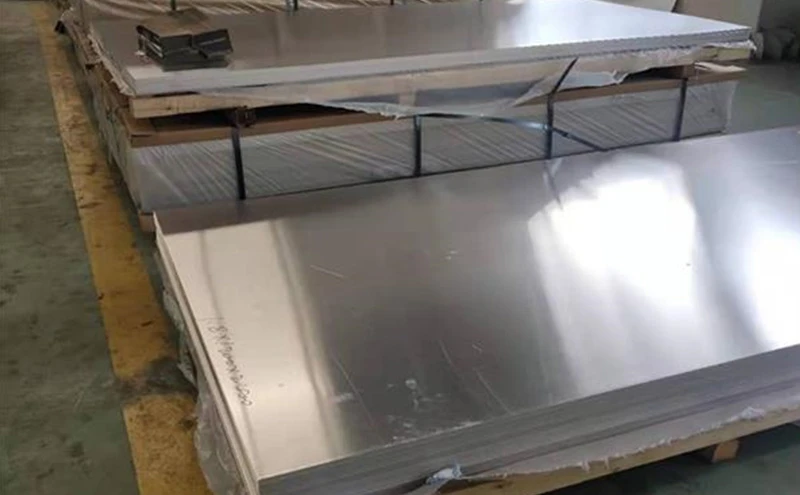

Mikä on 5052 O -alumiinilevy
Tässä 5052 alumiinilevyn erässä on kaksi erittelyä: 1,85 mm paksu, 2 200 mm leveä, C-pituus (satunnainen tai mukautettu) ja eräpainot 5,754 t ja 5,713 t - yhteensä noin 11,47 tonnia. Määritetty käyttö onkorkean tarkkuuden levy, jossa O-luonne ansaitsee paikkansa: 5052 on Al-Mg-seos (2,2–2,8 % magnesiumia), jota ei voida vahvistaa lämpökäsittelyllä, ja O-tila on sen pehmein, muovautuvin tila. Ostajille, jotka tarvitsevat tarkkuusalumiinia, joka syvävedetään, kehrätään tai aihitaan valmiiksi osiksi, O temper antaa maksimaalisen taipuisuuden ennen muovausta.
5052 O -alumiinilevyn kemiallinen koostumus
5052 on 5xxx (Al-Mg) -sarjan taottu alumiiniseoslevy, joka on varmennettu standardien ASTM B209, EN 485 / EN 573-3 ja GB/T 3880 mukaan:
| Elementti | Si | Fe | Cu | Mn | Mg | Cr | Zn | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|
| Sisältö (%) | Pienempi tai yhtä suuri kuin 0,25 | Pienempi tai yhtä suuri kuin 0,40 | Pienempi tai yhtä suuri kuin 0,10 | Pienempi tai yhtä suuri kuin 0,10 | 2.2–2.8 | 0.15–0.35 | Pienempi tai yhtä suuri kuin 0,10 | Pienempi tai yhtä suuri kuin 0,15 | Loput |
Magnesiumpitoisuus antaa 5052:lle sen tyypillisen yhdistelmän kohtalaista lujuutta ja erinomaisen korroosionkestävyyttä - erityisesti meriympäristössä -, kun taas kromi jalostaa raerakennetta ja tukee yhtenäistä muodostumiskäyttäytymistä.
5052 O -alumiinilevyn mekaaniset ominaisuudet (O-lämpötila)
O-lämpötila-arvot ASTM B209:n mukaan, kireystestattu pituussuuntaisesti:
| Omaisuus (O luonne) | Arvo |
|---|---|
| Vetolujuus | 170-215 MPa |
| myötölujuus (0,2 % offset) | Suurempi tai yhtä suuri kuin 65 MPa |
| Pidentymä | Suurempi tai yhtä suuri kuin 19 % |
| Nimellistiheys | 2,68 g/cm³ |
Vertailun vuoksi samassa seoksessa: 5052 H32 saavuttaa 215–265 MPa vetolujuuden, jonka venymä on suurempi tai yhtä suuri kuin 7 %. Tämä kontrasti on koko O:n tilaamisen pointti - suunnilleen kaksinkertaista H32:n venymä lujuuden kustannuksella, joten muotoiltuja osia voidaan vetää syvemmälle ja taivuttaa tiukemmin ennen halkeilua. Jos valmis kappale kaipaa jäykkyyttä muovauksen jälkeen, kovettumista tulee myöhemmin itse muovaustoimenpiteestä, ei myllyn temperistä.
Yksikköpaino- ja tilavuuskaavat 5052 O -alumiinilevylle
Kolme kaavaa kattaa jokaisen tarjouksen ja rahtilaskelman alumiinilevylle ja -levylle:
Yhden arkin paino (kg)=Paksuus T (mm) × Leveys L (m) × pituus L (m) × 2,68
Paino neliömetriä kohden (kg/m²)=Paksuus T (mm) × 2,68
Tilavuus (m³)=P (mm) × L (m) × P (m) ÷ 1 000
Kerroin 2,68 on nimellistiheys 5052 g/cm³. Satunnaisen pituisen (C) materiaalin käytännöllinen yksikkö onpaino per pituusmetri: kerro kg/m² leveydellä metreinä. Tämä yksittäinen numero ohjaa kelojen painon muuntamista tilauksen mukaan, kontin painon jakautumista ja metrihinnan tarkistuksia.
Huomautus: teoreettiset painot käyttävät nimellistiheyttä. Laskutettu paino seuraa tehdastodistusta (FI 10204 3.1) ja lopullista proforma-laskua.
5052 O -alumiinilevyn painotaulukko: per m² ja metri 2200 mm:n leveydellä
Kaavion arvot 5052:lle (2,68 g/cm³), leveys kiinteästi 2200 mm:
| Paksuus (mm) | Paino per m² (kg) | Paino metriä kohti @ 2200 mm (kg/m) | Metrejä per tonni @ 2200 mm |
|---|---|---|---|
| 1.0 | 2.68 | 5.90 | 169.5 |
| 1.5 | 4.02 | 8.84 | 113.1 |
| 1,85 (tämä tilaus) | 4.96 | 10.91 | 91.7 |
| 2.0 | 5.36 | 11.79 | 84.8 |
| 2.5 | 6.70 | 14.74 | 67.8 |
| 3.0 | 8.04 | 17.69 | 56.5 |
| 4.0 | 10.72 | 23.58 | 42.4 |
| 5.0 | 13.40 | 29.48 | 33.9 |
| 6.0 | 16.08 | 35.38 | 28.3 |
Tilausperuste: 1,85 mm × 2200 mm alumiinilevy satunnaisessa pituudessa (C)
Sovelletaan kaaviota tähän järjestykseen: jokainen metri 1,85 mm × 2200 mm materiaalia painaa noin10.91 kgja vie noin0,00407 m³ per metripituudesta. Kaksi erää (5,754 t + 5.713 t=11.467 t) vastaavat siis noinKokonaispituus 1050 metriäja karkeasti4,3 m³ alumiinitilavuusennen pakkaamista. Tarjouksia vertailevat ostajat voivat tarkistaa minkä tahansa tarjouksen samalla tavalla: noteerattujen tonnien ÷ 10,91 tulee olla sama kuin toimitettu metrimäärä vierintätoleranssin sisällä.
Paksuustoleranssin säätö High Precision 5052 O -alumiinilevylle
"Korkea tarkkuus" on suvaitsevaisuussitoumus, ei markkinointisana. Tässä tilauksessa laadunvalvonta sisältää:
| Tarkista | Tarkoitus |
|---|---|
| Paksuusprofiilin skannaus leveyden ja pituuden mukaan | Vahvistaa, että arkki pysyy sovitun toleranssiluokan sisällä koko 2200 mm:n leveydellä - korkean tarkkuuden alumiinilevyn määrittelevä vaatimus |
| Vetokoe erää kohden (O temper) | Vahvistaa 170–215 MPa vetolujuus, suurempi tai yhtä suuri kuin 65 MPa, suurempi tai yhtä suuri kuin 19 % venymä ASTM B209:n mukaan |
| Tasaisuuden / muodon tarkastus | Varmistaa materiaalin syöttämisen ja aihioiden puhtaan tarkkuusleimauksessa tai leikkauslinjoissa |
| Pintatutkimus (molemmat kasvot) | Havaitsee rullajäljet, sulkeumat tai naarmut, jotka lentävät muotoiltujen tai kiillotettujen osien läpi |
| Lämpötilan tarkistus | Vahvistaa täysin hehkutetun O-tilan, ei jäännöskarkaisua epätäydellisestä hehkutuksesta |
| FI 10204 3.1 tehdastodistus | Eräjäljitettävät kemialliset ja mekaaniset tulokset; 3.2 tai kolmannen osapuolen tarkastus voidaan järjestää pyynnöstä |
Vie pakkaus ja asiakirjat 5052 O -alumiinilevylle
Leveä, ohut, pehmeä materiaali on herkkä kuljetuksen aikana, joten pakkaukset määritetään ensin pinta- ja reunasuojaukseen: PE-kalvo viimeistellylle pinnalle, paperi kääreiden väliin, puiset lavat tai laatikot arkkia varten ja silmästä taivaaseen tai silmästä sivuun kelapakkaus teräs-puulavalla kelamuodossa. Kaikki puutavara on kaasutettu ja ISPM-15 merkitty vientiä varten. Vakioasiakirjat ovat jokaisen lähetyksen mukana: kauppalasku, pakkausluettelo, EN 10204 3.1 tehdastodistukset, alkuperätodistus ja konossementti - setin ostajat tarvitsevat tullaukseen ja saapuvan laaduntarkastukseen.
5052 O -alumiinilevyn käyttökohteet
5052 O -ehto valitaan silloin, kun muovaussyvyys ja korroosionkestävyys ovat tärkeämpiä kuin valssauslujuus:
Polttoainesäiliöt ja -säiliöt- syvävedetyt ja hitsatut säiliörungot ajoneuvoille ja laitteille; 5052 on polttoainesäiliölevyjen vertailuseos.
Laivakomponentit- merialumiiniset metallilevyosat, sisävarusteet ja ei-rakenteiset rungon osat, jotka ovat alttiina suolasumulle.
Ajoneuvojen koripaneelit- kuorma-auton ja perävaunun paneelit, työkalulaatikot ja muotoillut korin osat, joissa O temper mahdollistaa syvävedon ja puhtaan taivutuksen.
Tarkka tyhjennys ja leimaus- erittäin tarkka levysyöttö osille, jotka kovetetaan myöhemmällä muovauksella, anodisoinnilla tai pinnoituksella.
Tekniset tiedot/5052 alumiinilevyGNEE:ltä
GNEE toimittaa 5052 O:ta ja muita temperamentteja (H32 / H34 / H116 ja enemmän) leveässä levy- ja arkkiikkunassa:
| Parametri | Alue |
|---|---|
| Paksuus | 0,3-200 mm |
| Leveys | 100-2500 mm (saatavilla 2200 mm ja muita leveitä kokoja) |
| Yhteiset leveydet | 1220 / 1250 / 1500 / 2000 / 2200 mm |
| Pituus | Satunnainen (C) tai räätälöity pituus |
| Luonteet | O, H32, H34, H112, H116 ja muut pyynnöstä |
| Standardit | ASTM B209, EN 485, GB/T 3880 |
Saatavilla on räätälöity alumiinilevypalvelu: leikkaus, pituusleikkaus ja reunojen käsittely, jotta materiaali saapuu valmiina puristimellesi tai valmistuslinjallesi. MOQ on joustava – pienet koeerät ja täyskonttitilaukset ovat tervetulleita.
Tietoja GNEE:stä 5052 O -alumiinilevyjen toimittajana
GNEE on vienyt alumiinituotteita vuodesta 2008 lähtien ja palvelee nykyään asiakkaita yli 100 maassa ja alueella. Leveä arkkimateriaali, kuten 2200 mm 5052 O, säilytetään tavallisten varastokokojen rinnalla, joten sekä pienet että suuret tilaukset voidaan yhdistää nopeasti. Tyypillinen tuotanto- ja toimitusaika on 15–30 päivää spesifikaatiosta ja tilavuudesta riippuen. Jokainen erä toimitetaan EN 10204 3.1 -sertifikaateilla, ja 3.2 tai kolmannen osapuolen tarkastus voidaan järjestää, kun projektisi sitä vaatii. Tekninen tiimimme auttaa ostajia sovittamaan luonteen, paksuustoleranssin ja leveyden varsinaiseen muovausprosessiin - mikä tämän kaltaisissa tilauksissa on ero puhtaasti aihion ja ei aihion välillä.
FAQ
Kuinka paljon 5052 O alumiinilevy painaa neliömetriä kohden?
Kerro paksuus millimetreinä 2,68:lla. 1,85 mm:llä se on noin 4,96 kg/m²; 2,0 mm, 5,36 kg/m². 2 200 mm leveän materiaalin paino pituusmetriä kohti on paksuus × 2,2 × 2.68 - 10.91 kg/m 1,85 mm:n kohdalla.
Mitä eroa on 5052 O:lla ja 5052 H32:lla?
O on täysin hehkutettu (170–215 MPa veto, suurempi tai yhtä suuri kuin 19 % venymä) - pehmein, muovattavin tila. H32 on jännityskarkaistu ja stabiloitu (215–265 MPa, suurempi tai yhtä suuri kuin 7 % venymä) osille, jotka tarvitsevat suurempaa lujuutta. Valitse O syvämuovausta varten; valitse H32, jossa kappale näkee kuorman rullana.
Mikä on alumiinilevyn hinta 5052 O:lle?
Hinta seuraa SMM-alumiinipohjaa plus muunnolla ja vaihtelee paksuustoleranssiluokan, leveyden, luonteen, sertifikaattitason ja tilausmäärän mukaan. Kaikki ilmaistut luvut ilman näitä parametreja ovat vain suuntaa antavia - lähetä yritysnumeron erittely.
Voitko ostaa alumiinilevyä 2200 mm leveänä mukautetuilla pituuksilla?
Kyllä. GNEE toimittaa 5052 O:ta jopa 2500 mm leveäksi, satunnaisessa (C) pituudessa tai aikataulusi mukaan leikattuina, joustavalla MOQ:lla ja 15–30 päivän toimitusajalla vakiovarusteiden mukaan.
Pyydä tarjous 5052 O -alumiinilevystä
Lähetä paksuus, leveys, toleranssiluokka ja tavoitetonni - tai pelkkä piirustus muovattavasta kappaleesta. Tiimimme tulee takaisin kiinteän tarjouksen, myllysertifikaatin näytteiden ja painolaskelman kanssa tarkan kokosi mukaan.
